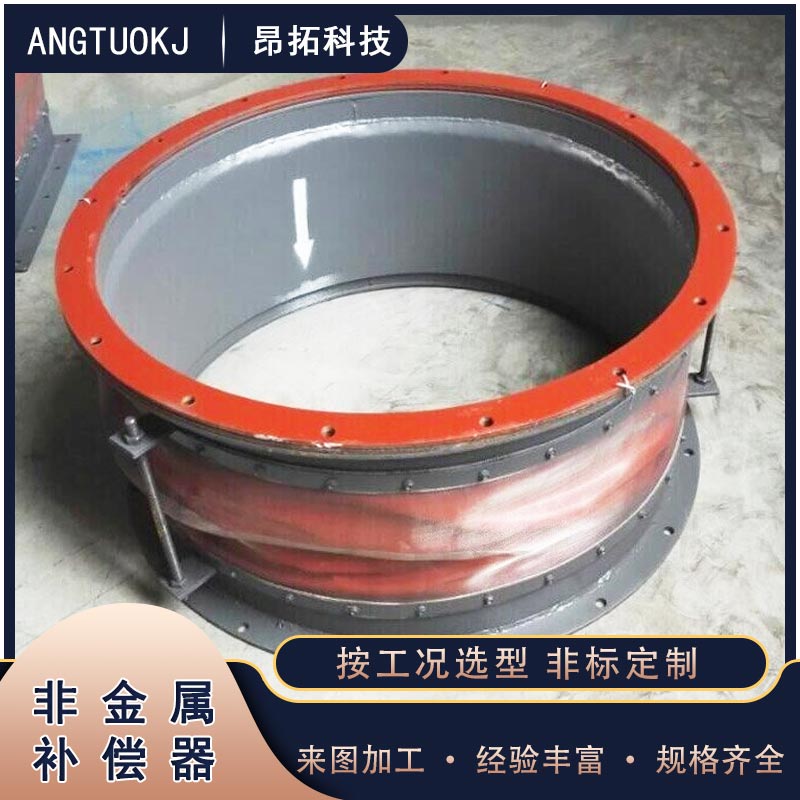

圆形非金属补偿器

    非金属补偿器/膨胀节类型：

    非金属补偿器可分为直筒型非金属膨胀节、复式非金属伸缩节、角向型非金属膨胀节、方型非金属伸缩节。

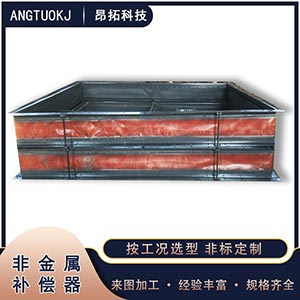

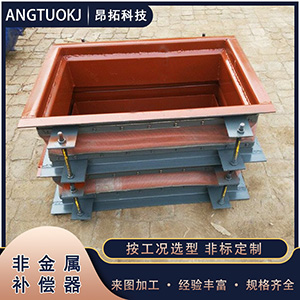

    矩形非金属补偿器主要用于电厂烟风道，用来吸收热位移和（或）减震。矩形非金属补偿器连接方式可以分为法兰连接、接管连接两种。

    矩形非金属补偿器/膨胀节的基本结构：

    1 、蒙皮：蒙皮是非金属补偿器的主要伸缩体，是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成，是一种高强密封复合材料。其作用是吸收膨胀量，防止漏气和雨水的渗漏。

    2 、不锈钢丝网：不锈钢丝网是非金属补偿器的内衬，阻止流通介质中杂物进入补偿器和阻止补偿器中绝热材料的向外散失。

    3、 保温棉：保温棉是兼顾非金属补偿器的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。

    4、 隔热填料层：隔热填料层是非金属补偿器绝热的主要保证，它是由多层陶瓷纤维等耐高温材料组成，其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。

    5 、机架：机架是非金属补偿器的轮廓支架，保证足够的强度和刚度，机架的材料应与介质温度相适应。机架一般与所连接的烟风道相匹配的法兰面。

    6 、挡板：挡板是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。挡板还应不影响补偿器的位移。

    非金属补偿器（非金属膨胀节）应用范围：

    燃气轮机排气管道

    脱硫系统

    各种工业的烟风道、排气系统

    燃煤锅炉、循环硫化床锅炉

    余热锅炉的烟风道
